Разгруженное, одинарное, с центральной пружиной и поводком

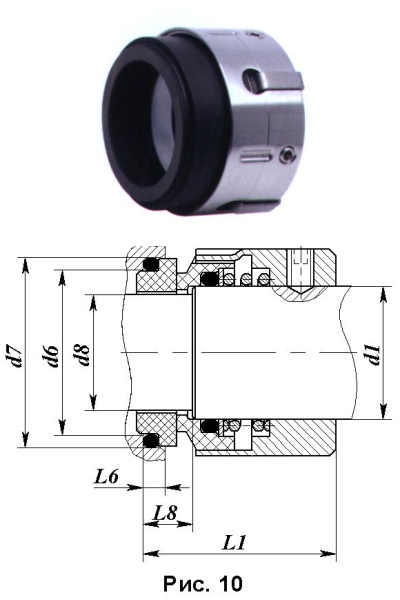

Это торцовое уплотнение представлено на рис.10.

Используются в насосах, перекачивающих среды в области повышенных давлений на предприятиях ЖКХ,  в насосах  для питьевого и технического водоснабжения, в насосах систем отопления, в пищевых насосах, на предприятиях энергетики и нефтехимии, а также в других машинах – в  мешалках, в компрессорах и т.п.

Направление вращения вала  -  любое.

Материалы колец пары трения – в зависимости от среды и условий работы (углеродно-графитовые композиции, карбид кремния, хромистые нержавеющие стали, керамика).

Вторичные уплотнения – резиновые кольца круглого сечения. Состав резиновой смеси – в зависимости от среды и условий работы.

Для герметизации агрессивных сред на предприятиях химической и нефтехимической промышленности производится вариант с вторичными уплотнениями из фторопласта

Пружина – из пружинной нержавеющей стали.

Остальные элементы – из хромистых или хромоникелевых сталей.

Давление уплотняемой среды:  до 32 кг/см².

Температура уплотняемой среды:  -20 °С …+190 °С.

Размерный ряд: изготавливаем торцовые уплотнения для машин (насосов,

                                 мешалок, компрессоров и др.) с диаметрами

                                 валов d1=10,0 … 60, 0 мм.
