Неразгруженное, одинарное с центральной пружиной и поводком

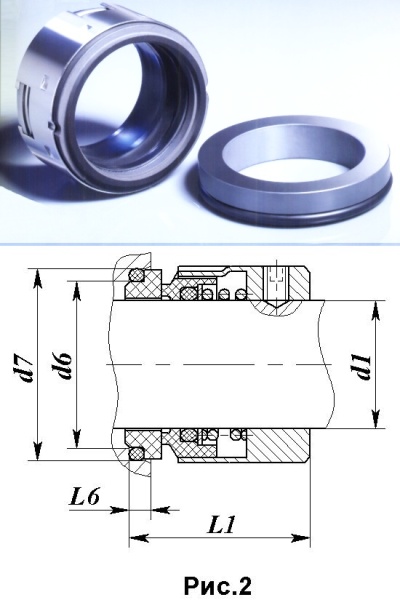

Это торцовое уплотнение представлено на рис.2. Используются на предприятиях ЖКХ в насосах  для питьевого и технического водоснабжения, в насосах систем отопления, в пищевых насосах (на предприятиях по переработке молока, по производству пива, алкогольных и безалкогольных напитков), на предприятиях энергетики и нефтехимии, в насосах систем олаждения дизелей тепловозов, а также в других машинах – в  мешалках, в компрессорах и т.п.

В отличие от уплотнений, приведеных на рис.1,  допускают любое направление вращения вала.

Материалы колец пары трения – в зависимости от среды и условий работы (углеродно-графитовые композиции, карбид кремния, хромистые нержавеющие стали, керамика).

Вторичные уплотнения – резиновые кольца круглого сечения. Состав резиновой смеси – в зависимости от среды и условий работы.

Пружина – из пружинной нержавеющей стали.

Остальные элементы – из хромистых или хромоникелевых сталей.

Давление уплотняемой среды:  до 16 кг/см².

Температура уплотняемой среды:  -20 °С …+190 °С.

Размерный ряд: изготавливаем торцовые уплотнения для машин (насосов,  мешалок, компрессоров и др.) с диаметрами валов d1=10,0 … 60, 0 мм.
