Неразгруженное, двойное, скомпонованное по схеме «спина к спине» («back-to-back»)

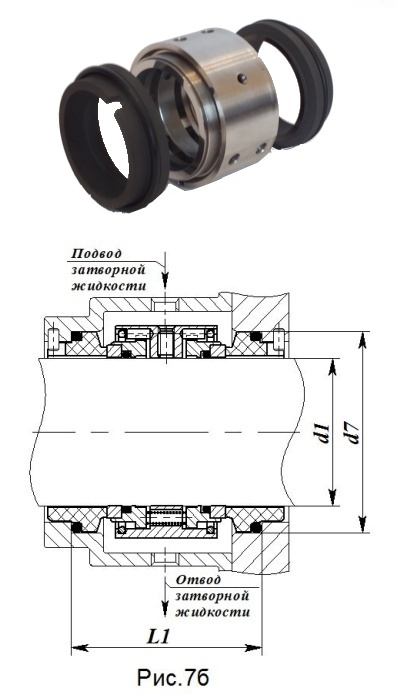

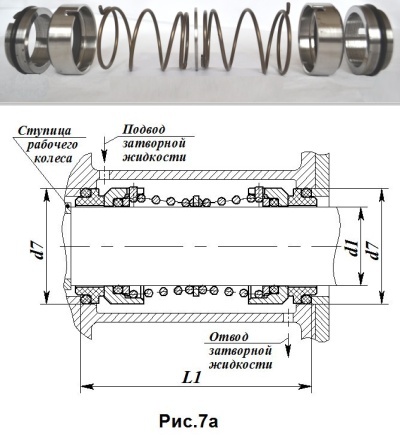

Два варианта таких торцовых уплотнений представлены на рис.7а и 7б.

Пары трения развернуты друг относительно друга – «cпина к спине».

В таком уплотнении предусмотрено использование промывочной (так называемой «затворной») жидкости, подаваемой в камеру торцового уплотнения под более высоким давлением (не менее чем на 2кг/см² или на 10% выше, чем давление уплотняемой среды). В этом случае любая утечка (например, в результате износа уплотнения в процессе эксплуатации) будет происходить только из затворной жидкости в перекачиваемую жидкость.

Так как чистая промывочная жидкость имеет более высокое давление, она будет в любом случае смазывать все поверхности трения торцового уплотнения.

Компоновка «спина к спине» идеально подходит для уплотнения жидкостей со множеством твердых частиц или очень вязких жидкостей, так как предупреждает попадание перекачиваемой жидкости в зазоры между трущимися кольцами торцового уплотнения.

Выбранная промывочная (затворная) жидкость не должна взаимодействовать с перекачиваемой жидкостью.

В зависимости от конкретных условий эксплуатации  изготавливаем различные варианты таких уплотнений  -  с  двумя центральными пружинами (например, для насосов  SIEVA 10 и SIEVA 20 - рис.7а), многопружинные ( для насосов с диаметрами  валов   до      100 мм). Для герметизации агрессивных сред на предприятиях химической и нефтехимической промышленности изготавливаем варианты двойных уплотнений с вторичными уплотнениями из фторопласта.

Направление вращения вала  -  любое.

Материалы колец пары трения – в зависимости от среды и условий работы    (углеродно-графитовые композиции, карбид кремния, хромистые нержавеющие стали, керамика).

Вторичные уплотнения – резиновые кольца круглого сечения. Состав резиновой смеси – в зависимости от среды и условий работы.

Пружины – из пружинной нержавеющей стали.

Остальные элементы – из хромистых или хромоникелевых сталей.

Давление уплотняемой среды:  до 25 кг/см².

Температура уплотняемой среды:  до +120 °С.

Размерный ряд:  -  с одной или двумя центральными пружинами  -  для машин (насосов, мешалок  и  др.) с диаметрами валов d1=10,0 … 60, 0 мм;

                                -  многопружинные варианты  -  для машин (насосов, мешалок  и  др.) с диаметрами валов d1=25,0 … 100, 0 мм.
