Разгруженное, картриджное, одинарное, с центральной пружиной

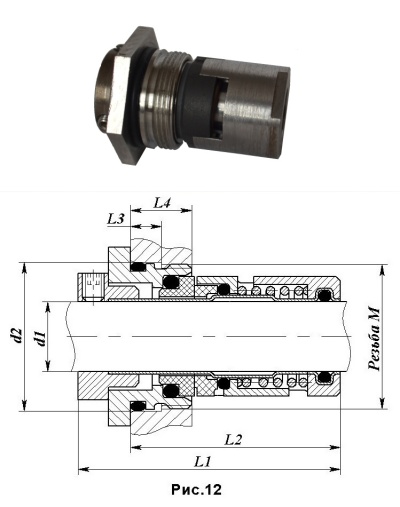

Это торцовое уплотнение представлено на рис.12.

Отличительные особенности:

-  возможность замены уплотнения без разборки проточной части насоса. Монтаж таких уплотнений весьма прост, исключаются ошибки при монтаже вследствие «человеческого фактора»;

- вследствие того, что давление на поверхностях скольжения меньше давления перекачиваемой среды, разгруженные уплотнения хорошо работают  при повышенных давлениях и повышенных скоростях вращения.

Направление вращения вала  -  любое.

Материалы колец пары трения – в зависимости от среды и условий работы    (карбид кремния, углеродно-графитовые композиции, хромистые нержавеющие стали, керамика).

Вторичные уплотнения – резиновые кольца круглого сечения. Состав резиновой смеси – в зависимости от среды и условий работы.

Пружины – из пружинной нержавеющей стали.

Остальные элементы – из хромистых или хромоникелевых сталей.

Давление уплотняемой среды:  до 25 кг/см².

Температура уплотняемой среды:  до +180 °С.

Размерный ряд:  изготавливаем торцовые уплотнения для  насосов, мешалок с диаметрами валов d1= 12,0мм;                                                                                                                                                    16,0мм;  22,0мм.
