Неразгруженное, одинарное, многопружинное с поводком

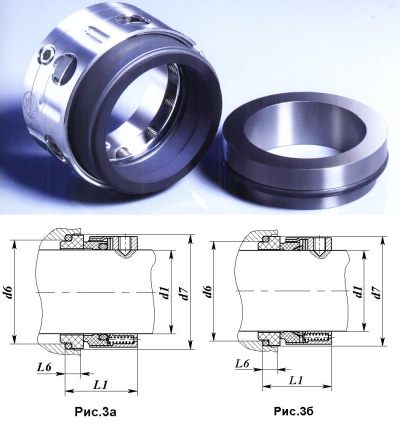

Это торцовое уплотнение представлено на рис.3а и 3б.

Для таких уплотнений характерно равномерное распределение нагрузки  от пружин по поверхности трения. Нагрузку можно регулировать, изменяя количество пружин. Позволяет уменьшить осевые габариты уплотнения, особенно для валов больших диаметров.

Используются в пищевых насосах (на предприятиях по переработке молока, по производству пива, парфюмерных  и фармацевтических производств, в насосах по перекачке светлых нефтепродуктов (рис.3а).

          Для герметизации агрессивных сред на предприятиях химической и нефтехимической промышленности производятся торцовые уплотнения с вторичными уплотнениями из фторопласта (рис.3б).

Направление вращения вала  -  любое.

Материалы колец пары трения – в зависимости от среды и условий работы    (углеродно-графитовые композиции, карбид кремния, хромистые нержавеющие стали, керамика).

Вторичные уплотнения – резиновые кольца круглого сечения (рис.3а). Состав резиновой смеси – в зависимости от среды и условий работы.

Пружины – из пружинной нержавеющей стали.

Остальные элементы – из хромистых или хромоникелевых сталей.

Давление уплотняемой среды:  до 12 кг/см².

Температура уплотняемой среды:  -20 °С …+190 °С.

Размерный ряд:  изготавливаем торцовые уплотнения для машин (насосов,

                                 мешалок, компрессоров и др.) с диаметрами валов d1=25,0 … 100, 0 мм.
