Разгруженное, одинарное, с центральной пружиной

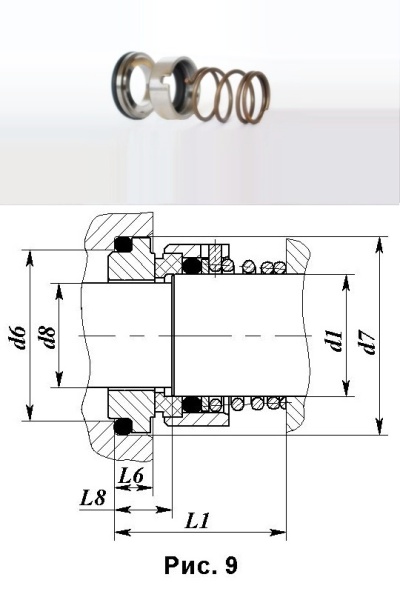

Это торцевое уплотнение представлено на рис.9.
Материалы колец пары трения – в зависимости от среды и условий работы (углеродно-графитовые композиции, карбид кремния, хромистые нержавеющие стали, керамика).
Вторичные уплотнения – резиновые кольца круглого сечения. Состав резиновой смеси – в зависимости от среды и условий работы.
Пружина – из пружинной нержавеющей стали.
Остальные элементы – из хромистых или хромоникелевых сталей.
Давление уплотняемой среды: до 32 кг/см².
Температура уплотняемой среды: -20 °С …+190 °С.
Размерный ряд: изготавливаем торцовые уплотнения для машин (насосов, мешалок, компрессоров и др.) с диаметрами валов d1=10,0 … 60, 0 мм.
