Неразгруженное, двойное, скомпонованное по схеме «друг за другом» («tandem»)

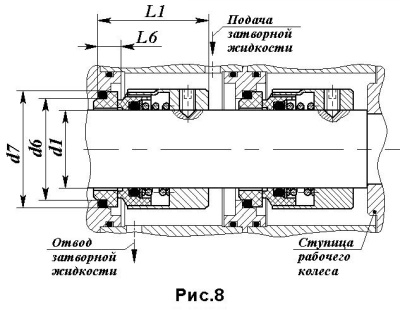

Торцовое уплотнение представлено на рис.8.

При такой компоновке пары трения расположены последовательно,  друг за другом.

Компоновка «друг за другом» идеально подходит для уплотнения чистых сред (не содержащих твердых частиц), попадание которых в окружающую среду недопустимо.  Чистая  уплотняемая среда смазывает и охлаждает трущиеся кольца уплотнения, расположенные со стороны уплотняемой среды. Трущиеся кольца уплотнения, расположенные со стороны атмосферы, смазываются и охлаждаются затворной жидкостью.

В таком уплотнении затворная жидкость подается в камеру торцового уплотнения под более низким давлением,  чем давление уплотняемой среды. В этом случае  утечки уплотняемой среды (например, в результате износа уплотнения в процессе эксплуатации) будет происходить не в окружающую среду, а в затворную жидкость.

Выбранная затворная жидкость не должна взаимодействовать с уплотняемой средой.

В зависимости от конкретных условий эксплуатации  изготавливаем различные варианты таких уплотнений  -  с  двумя центральными пружинами, многопружинные( для насосов с диаметрами валов до 100 мм). Для герметизации агрессивных сред на предприятиях химической и нефтехимической промышленности изготавливаем варианты уплотнения с вторичными уплотнениями из фторопласта.

Направление вращения вала  -  любое.

Материалы колец пары трения – в зависимости от среды и условий работы    (углеродно-графитовые композиции, карбид кремния, хромистые нержавеющие стали, керамика).

Вторичные уплотнения – резиновые кольца круглого сечения или кольца из фторопласта. Состав резиновой смеси – в зависимости от среды и условий работы.

Пружины – из пружинной нержавеющей стали.

Остальные элементы – из хромистых или хромоникелевых сталей.

 Давление уплотняемой среды:  до 25 кг/см².

Температура уплотняемой среды:  до +120 °С.

Размерный ряд:  -  с одной или двумя центральными пружинами  -  для машин (насосов, мешалок и др.) с диаметрами валов d1=10,0 … 60, 0 мм;

                                -   многопружинные варианты  -  для машин (насосов, мешалок  и  др.) с диаметрами валов d1=25,0 … 100, 0 мм.
