Разгруженное, одинарное, многопружинное с поводком

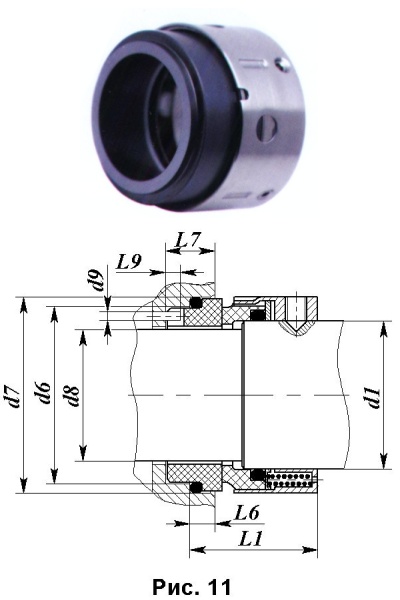

Для этих уплотнений ( рис.11) характерно равномерное распределение нагрузки  от пружин по поверхности трения. Нагрузку можно регулировать, изменяя количество пружин. Позволяет уменьшить осевые габариты уплотнения, особенно для валов больших диаметров.

Эти торцовые уплотнения используются в насосах, перекачивающих среды в области повышенных давлений на предприятиях ЖКХ,  в насосах  для питьевого и технического водоснабжения, в насосах систем отопления, в пищевых насосах, на парфюмерных  и фармацевтических производствах, на предприятиях энергетики и нефтехимии, а также в других машинах – в  мешалках, в компрессорах и т.п.

Направление вращения вала  -  любое.

Материалы колец пары трения – в зависимости от среды и условий работы    (углеродно-графитовые композиции, карбид кремния, хромистые нержавеющие стали, керамика).

Вторичные уплотнения – резиновые кольца круглого сечения. Состав резиновой смеси – в зависимости от среды и условий работы.

Для герметизации агрессивных сред на предприятиях химической и нефтехимической промышленности производятся торцовые уплотнения с вторичными уплотнениями из фторопласта.

Пружины – из пружинной нержавеющей стали.

Остальные элементы – из хромистых или хромоникелевых сталей.

Давление уплотняемой среды:  до 25 кг/см².

Температура уплотняемой среды:  -20 °С …+190 °С.

Размерный ряд:  изготавливаем торцовые уплотнения для машин (насосов,  мешалок, компрессоров и др.) с диаметрами

                                 валов d1=25,0 … 100, 0 мм.
