Неразгруженное, одинарное с резиновым сильфоном

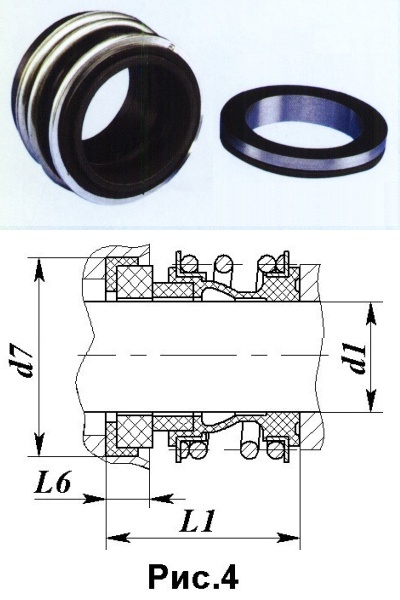

Это торцовое уплотнение представлено на рис.4. Отличительными особенностями этих торцовых уплотнений является простота конструкции, легкость монтажа и относительно низкая цена, которая несколько компенсирует пониженный по сравнению с вышеприведенными уплотнениями  ресурс работы.

Используются в насосах, перекачивающих воду, молоко, пиво, алкогольные и безалкогольные напитки.

Направление вращения вала  -  любое.

Материалы колец пары трения – в зависимости от среды и условий работы    (карбид кремния, углеродно-графитовые композиции, хромистые нержавеющие стали, керамика).

Вторичное уплотнение неподвижного кольца  –   Г-образная резиновая манжета (возможен вариант с резиновым кольцом круглого сечения). Вторичным уплотнением вращающегося кольца является резиновый сильфон, который также выполняет роль «плавающего» ведущего  поводка вращающегося кольца.  Состав резиновой смеси вторичных уплотнений – в зависимости от среды и условий работы.

Пружина – из пружинной нержавеющей стали.

Остальные элементы – из хромистых или хромоникелевых сталей.

Давление уплотняемой среды:  до 10 кг/см².

Температура уплотняемой среды:  -20 °С …+120 °С.

Размерный ряд:  изготавливаем торцовые уплотнения для машин (насосов, мешалок, компрессоров и др.) с диаметрами валов

                                d1=12,0 … 60, 0 мм.
